Przegląd projektu:
Proces produkcyjny: obróbka CNC
Materiał: aluminium 6061-T6
Wymiary części: 390,00 × 213,00 × 130,00 mm
Wykańczanie powierzchni: szlifowanie, gwintowanie, anodowanie na niebiesko
Ilość i czas realizacji: 1 jednostka, 7 dni
Klientem była australijska firma oferująca profesjonalną obsługę i rozwiązania techniczne dla układów płynów.Ten prototyp został wykonany w celu przetestowania ciśnienia cieczy i dopasowania przed produkcją na małą skalę.Ponieważ duże wymiary, stabilność kształtu i tolerancja frezowania były kluczowymi punktami.
Obróbka CNC zwykle zaczynała się od frezowania zgrubnego dużymi narzędziami skrawającymi, aby szybko usunąć niechciany materiał, do precyzyjnego frezowania stopniowo coraz mniejszymi narzędziami.W przypadku 3-osiowego frezowania CNC przedmiot obrabiany był obracany ręcznie i dokładnie przestawiany w celu frezowania części obok siebie, z tolerancją około ± 0,1 mm.
Uchwyty i przyrządy były zwykle stosowane do frezowania asystującego w celu uzyskania wysokiej wydajności i tolerancji.Jeden głęboki otwór był wywiercony, ponieważ nie nadawał się do frezowania.Prototyp obrabiany CNC przed wykończeniem powierzchni.Wszystkie linie cięcia i zadziory na wyfrezowanej powierzchni zostały usunięte przez piaskowanie i śrutowanie.

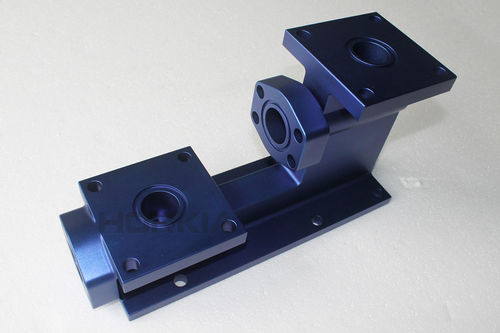

Ostateczne wykończenie anodowania aluminium.Anodowana folia zapewniała poczucie estetyki oraz odporność części na korozję i ścieranie.Ogólnie rzecz biorąc, 6061/6063 i 5052 były powszechną i preferowaną serią materiałów aluminiowych, aby uzyskać wysokiej jakości wykończenie anodowane.
Jednym z szybko rozwijających się i szeroko zakrojonych zastosowań obróbki CNC jest obecnie szybkie prototypowanie ze względu na zalety tanich i docelowych materiałów, wąską tolerancję, a także zazwyczaj niski koszt produkcji, dzięki czemu prototypy frezowane CNC zapewniają bardziej niezawodne i ekonomiczne informacje zwrotne na temat weryfikacji mechanizmu i wytrzymałości.
